耐火母线槽
    发布时间: 2020-08-26 10:51

产品介绍:

耐火封闭母线槽是指由耐火等级高的由双层金属钢板为保护外壳、铜排导体、绝缘材料及有关附件组成的母线系统。绝缘材料由:云母带、耐火绵、双层钢制外壳等绝缘材料组成。绝缘支架上开有凹槽,内置入导体铜排并将其固定。耐火型母线槽具有优良的耐火性能和绝缘性能,既可在正常环境中连续使用,又可在失火环境中连续使用60分钟到180分钟,主要用于应急发电机、及消防要求较高的场所使用,从而代替耐火电缆起输配电作用。

结构性能:

1、采用合理的“三明治”相线紧密叠压结构设计,母线槽外形紧凑,体积小,母线系统具有阻抗低、电压降低、动热稳定性好的优点。

2、 外壳采用冷成型薄钢型材混合组成。其两边侧板为我厂优良的双层中空结构,通过紧密中空有效阻止高温气体或明火直接进入母线槽内部。母线槽外壳表面为镀锌加喷防火涂料(遇火时,涂料能迅速以几何速度在母线表面膨胀,形成致密的碳化隔热层,密闭母线外壳所有缝隙,防止高温直接进入母线内部)。

3、接头采用专用耐火型绝缘组件,连接可靠方便。

4、耐火型母线槽的绝缘介质主要采用绝缘支撑,可耐高温达950摄氏度。母线铜导体绝缘采用聚酯亚胺和耐高温粉云母带混合缠绕。

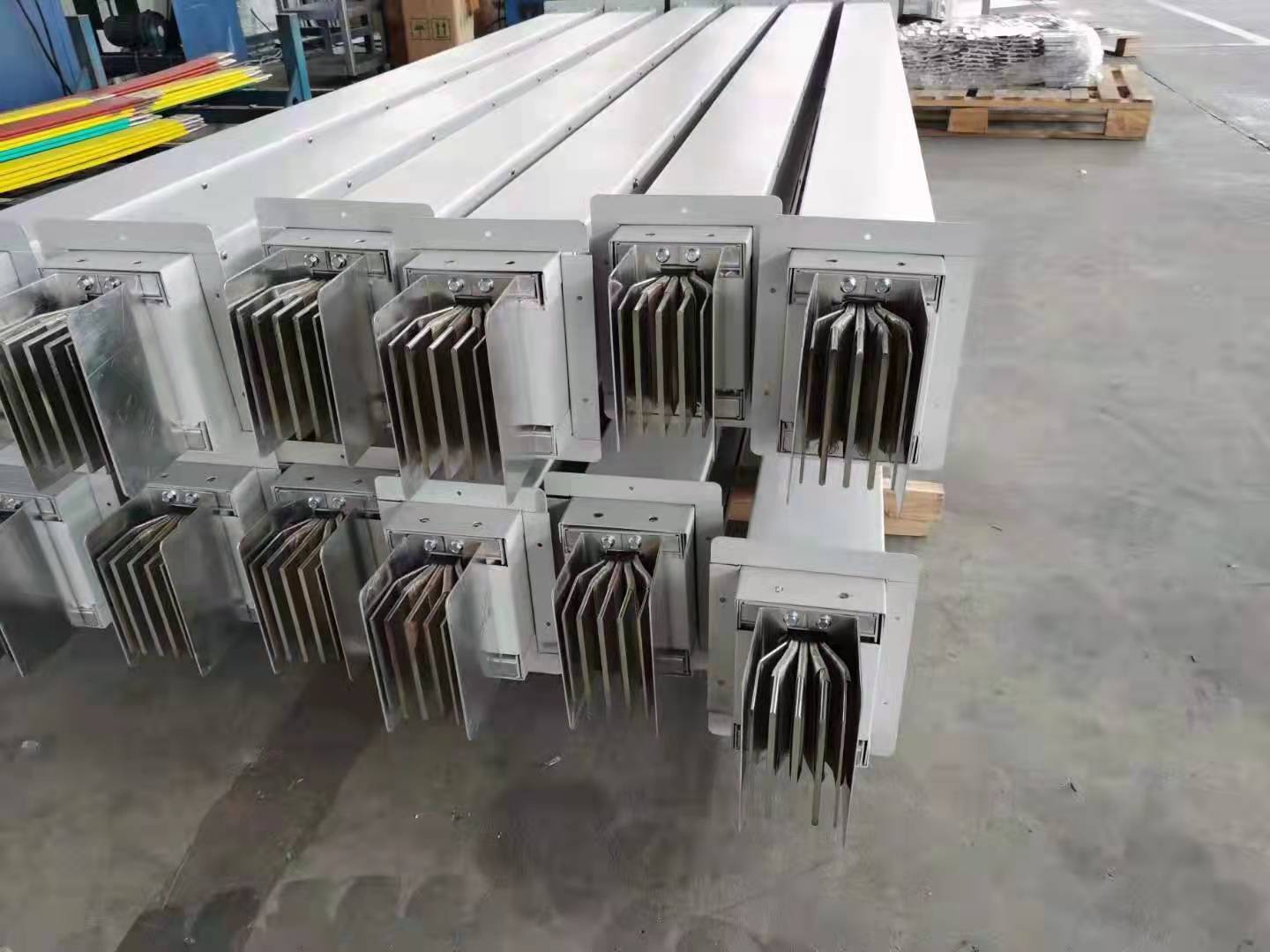

耐火母线槽

主要技术参数:

1、采用“三明治”密封结构,一般防护等级为IP54。

2、母线系统能承受3750V的工频耐压,历时1min无击穿和闪络现象。

3、母线系统在额定电流满负荷长期运行时,其温升不超过:连接端子:60K,

金属外壳:30K,槽内绝缘件表面:40K。

4、母线槽系统在火灾发生后,燃烧温度上升到960摄氏度时,仍然能够维持正常运行60min-180min。
